السؤال 1
النقاط: 1

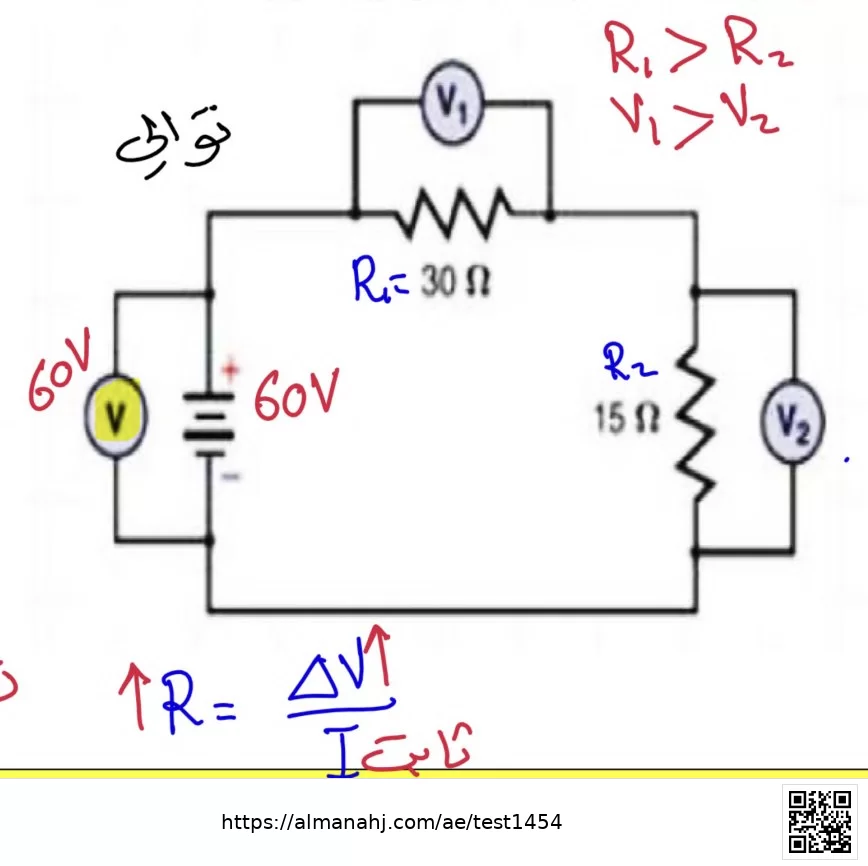

تم توصيل مقاومتين في دائرة كهربائية كما هو موضح في الشكل. يشير الفولتميتر V الموصول بين طرفي البطارية إلى ($60\V$). ما هي الصفوف في الجدول التالي التي تمثل قراءات الفولتميترين V1 و V2 بشكل صحيح؟
تفسير الإجابة
المقاومة المكافئة $R_{eq} = 30 + 15 = 45\ \Omega$. التيار الكلي $I = 60 / 45 = 1.33\A$. قراءة $V_1 = 1.33 \times 30 = 40\V$ وقراءة $V_2 = 1.33 \times 15 = 20\V$.
