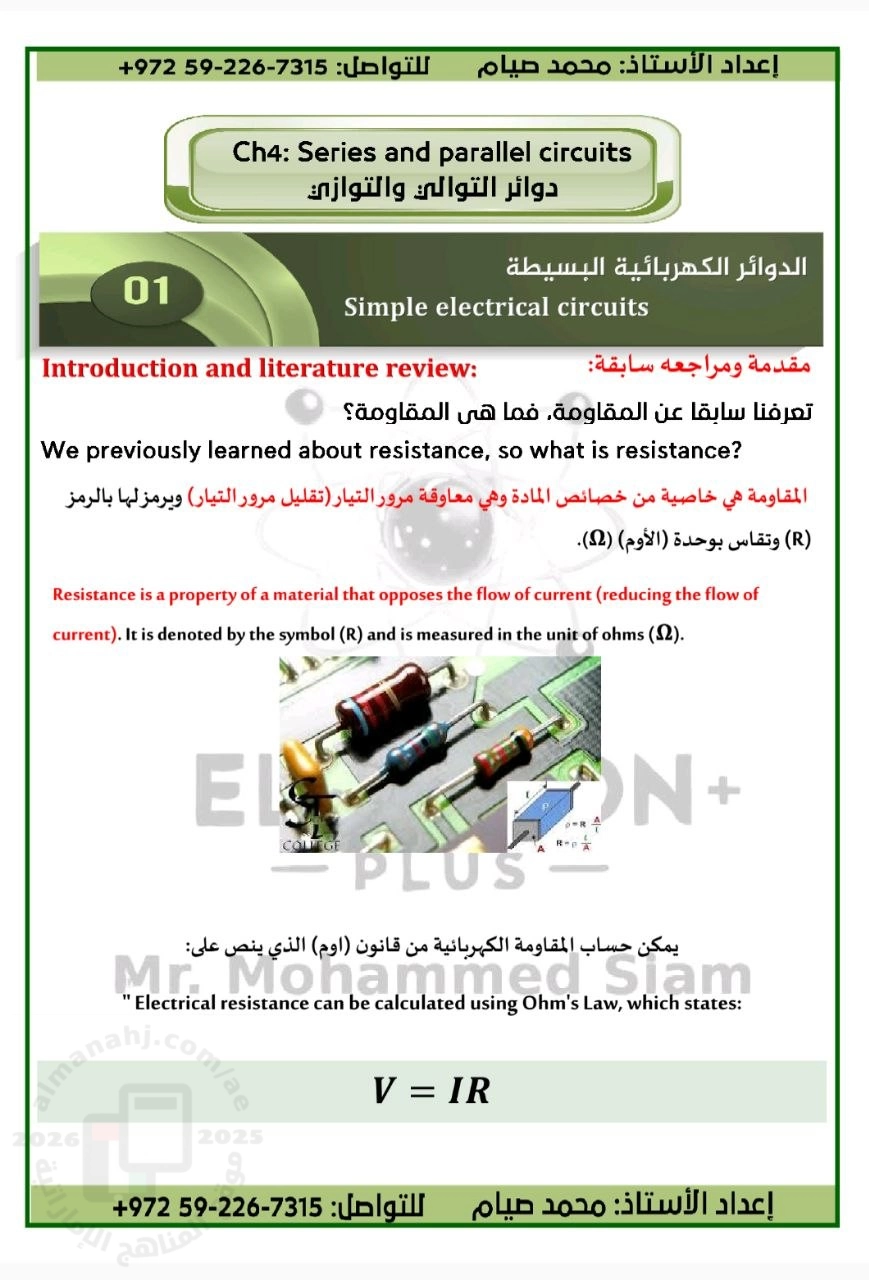

ملزمة الوحدة الرابعة Series and Parallel Circuits دوائر التوالي والتوازي

ملزمة الوحدة الرابعة Series and Parallel Circuits دوائر التوالي والتوازي

ملخص لأهم النقاط التي وردت في المذكرة:

1. المفاهيم الأساسية

· المقاومة المكافئة (Equivalent Resistance): هي عملية تبسيط مجموعة مقاومات في دائرة كهربائية واستبدالها بمقاومة واحدة مكافئة لها في التأثير.
· طرق التوصيل: هناك طريقتان رئيسيتان لتوصيل المقاومات: التوالي (Series) و التوازي (Parallel).
المذكرة تركز بشكل أساسي على توصيل التوالي.

2. خصائص التوصيل على التوالي (Series Connection)

· التيار الكهربائي (I): لا يتفرع التيار، وبالتالي فإن شدة التيار المار في جميع المقاومات متساوية.
I = I_1 = I_2 = I_3
· الجهد الكهربائي (V): الجهد الكلي للبطارية يساوي مجموع الجهود على كل مقاومة، والجهود على المقاومات غير متساوية عادة.
V {total} = V_1 + V_2 + V_3
· المقاومة المكافئة:
· للمقاومات غير المتساوية: R {eq} = R_1 + R_2 + R_3 + \dots
· للمقاومات المتساوية (عددها N ): R {eq} = N \times R
· خاصية هامة: قيمة المقاومة المكافئة في التوالي تكون أكبر من قيمة أي مقاومة فردية في الدائرة.
· الأميتر (Ammeter): يستخدم لقياس شدة التيار ويوصل في الدائرة على التوالي.

3. أنواع المقاومات

· المقاومة الضوئية (LDR - Light Dependent Resistor): هي مقاومة تتغير قيمتها بتغير شدة الضوء الساقط عليها (تزداد مقاومتها بزيادة الضوء).
تستخدم في دوائر قياس شدة الضوء.
